能試驗機有什么分類組成?

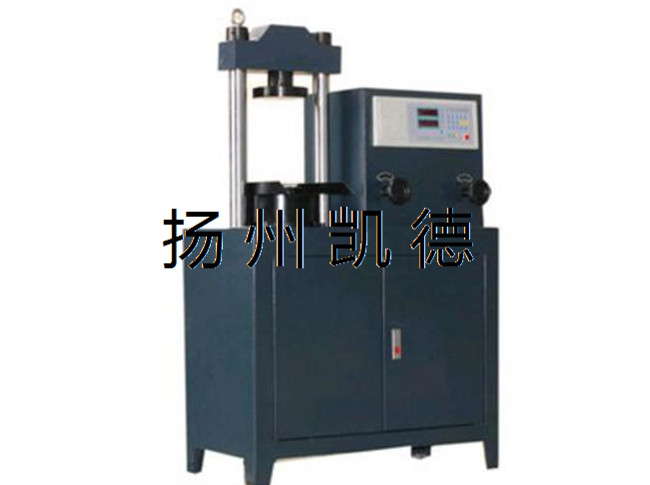

萬能試驗機，一種集拉伸，彎曲，壓縮，剪切，環剛度等功能于一體的材料試驗機。主要用于金屬和非金屬材料的力學性能測試。它是一個工礦企業，研究所，學院，工程。適用于質量監督站等部門的理想檢測設備。

萬能試驗機是一種能夠進行各種試驗的機械試驗機，例如拉伸，壓縮，彎曲和扭轉。最常見的是杠桿擺和油擺。通用材料試驗機由測量系統，驅動系統，控制系統和計算機(計算機系統型拉伸試驗機)組成。如果市場上的萬能試驗機根據目的進行分類，則可以將其歸類為用于測量機械性能的試驗機。

根據試驗機的使用，所有試驗機可分為兩類：

1。用于測量機械性能的試驗機和通用試驗機是用于測量機械性能的相同試驗機。A-static負載測試機：包括拉伸測試儀，壓力測試儀，扭轉測試儀，復合應力測試儀，蠕變測試儀，永久強度測試儀，松弛測試儀以及硬度測試儀中的布氏，洛氏和維氏硬度測試儀。B動態載荷試驗機：包括沖擊試驗機，疲勞試驗機和沖擊式布氏硬度計和肖氏硬度計。

拉力試驗機配套設備：高低溫試驗箱，高溫爐，低溫箱，各種工具。拉伸試驗高溫爐：

用于液壓萬能試驗機和電子萬能試驗機，為其樣品提供高溫環境。電爐殼由不銹鋼制成，爐子由上部，中部和下部加熱。三個溫度控制器分別控制三組加熱絲，爐內溫度均勻。

采用PID模糊控制方式，測試溫度超調，控制精度高。它是高等院校，科研機構和工礦研究機構的高性能材料檢測設備。它可以根據使用環境的要求與主機任意組合使用?？赏瓿筛鞣N金屬和非金屬的高溫拉伸試驗，可滿足各種特殊行業(如塑料，橡膠)的要求。

進行室溫試驗時，只需要去除高溫爐，并在GB/T4338-2006，HB5195-1996中對圓棒樣品，矩形樣品，管材等進行強度試驗，在特殊的環境溫度下可以完全滿足。

2，工藝試驗機萬能試驗機工藝試驗機：包括拔罐試驗機，彈簧試驗機，彎曲試驗機和鋼絲扭轉試驗機。通過力傳感器，放大器和數據處理系統實現力測量。最常用的稱重傳感器是應變計傳感器。所謂的應變傳感器由應變儀，彈性元件和一些附件(補償元件，保護蓋，接線插座和裝載部件)組成。

)，一種可以將某個機械量轉換為功率輸出的裝置。國內外均有應變式拉力和壓力傳感器，主要包括圓柱力傳感器，輻條式力傳感器，S型雙連傳感器和橫梁傳感器。從材料力學中已知，在小的變形條件下，彈性元件的某一點處的應變?chǔ)排c彈性元件接收的力成比例，并且還與彈性變形成比例。以S型傳感器為例，當傳感器受到拉力P時，由于應變儀附著在彈性構件的表面上，因?yàn)閺椥詷?gòu)件的應變與外部的大小成正比。

力P，應變計連接到測量電路。通過測量其輸出電壓來測量力的大小。對于傳感器，通常使用差分全橋測量，即要粘接的應變儀形成橋，R1，R2，R3和R4實際上是具有相同電阻的四(或八)個應變儀，當R1=R2=R3=R4時，當傳感器受到外力(張力或壓力)時，傳感器的彈性元件產生應變并改變電阻值。變化值分別為ΔR1，△R2，△R3，△R4。

橋現在是不平衡的，并且橋具有電壓輸出。簡單來說，外力P引起傳感器中應變儀的變形，導致橋的不平衡，這導致傳感器的輸出電壓的變化。我們可以通過測量輸出電壓的變化來了解力的大小。通常，傳感器的輸出信號非常弱，通常只有幾mV。

如果我們直接測量這個信號，則非常困難，不能滿足高精度測量要求。因此，弱信號必須由放大器放大，放大后的信號電壓可以達到10V。此時的信號是模擬信號，通過多路開關和A/D轉換芯片將模擬信號轉換成數字信號，然后處理數據。此時，力的測量結束了。

變形測量：通過應變儀測量，用于測量試驗期間試樣的變形。該裝置具有兩個卡盤，通過一系列傳動機構連接到安裝在測量裝置頂部的光電編碼器。當兩個卡盤之間的距離改變時，光電編碼器的軸旋轉，并驅動光電編碼器。將有一個脈沖信號輸出。

處理器處理信號以獲得樣品的變形量。梁位移測量：原理與變形測量相同。通過測量光電編碼器的輸出脈沖的數量來獲得光束的位移。

拉力試驗機和萬能試驗機什么區別

拉伸試驗機，也稱為萬能試驗機，可以進行不同的試驗，例如拉伸，壓縮彎曲剪切剝離和撕裂。

拉力試驗機參數：

產品規格：HY-1080(龍門式)2。精度等級：

0.5(內)3。額定載荷：

1N5N10N20N50N100N200N500N1000N2000N3000N5000N10KN(可配多個)4。有效力范圍：

0.1/100-100%;試驗力分辨率，最大載荷±500000碼;沒有內部和外部文件，整個過程的分辨率沒有變化。

6.有效測試寬度：

380mm(可根據樣品加寬)7。有效測試空間：

800mm(可根據樣品增加)8。測試速度：

0.001~500mm/min(任意調節)9。速度準確度：在指示值的±0.5%范圍內;位移測量精度：在指示值的±0.5%范圍內;

變形測量精度：在指示值的±0.5%范圍內;

12.應力控制率范圍：

0.005%至6%FS/S13。

應力控制率精度：當速率<0.05%FS/S時，它在設定值的±1%范圍內;當速率≥0.05%FS/S時，它在設定值的±0.5%范圍內;應變控制率范圍：

0.002%~6%FS/S15。應變控制率精度：當速率<0.05%FS/S時，在設定值的±0.05%范圍內;當速率≥0.05%FS/S時，在設定值的±0.5%范圍內;

16.恒定力/位移/變形測量范圍：

0.5%至100%FS17。恒定力/位移/變形測量精度：設定值<10%FS，在設定值的±1%范圍內;設定值≥10%FS，在設定值的±0.1%范圍內;試驗臺升降裝置：快/慢速控制，可以慢跑;

19.試驗臺安全裝置：電子限位保護裝置20.試驗臺返回：

手動以最高速度返回試驗初始位置，試驗結束后自動自動返回;測試將在固定時間自動停止，測試將自動停止變形，測試將自動停止負載。過載保護：最大負載超過10%時自動保護;

23.自動診斷功能，定期檢查測量系統和驅動系統是否有過載，過壓，過流，過載等現象，并立即保護異常情況。

電源：

750W25。主機重量：

180kg26。電源電壓：

220V(單相)27。主機尺寸：

700*420*1510mm
