電子拉力試驗機的主要結構主要包括主機、傳感器、夾具、引伸計、軟件等部分，電子拉力試驗機的選型是什么呢？拉力試驗機的量程與示值誤差的相關問題是什么呢？那么帶著這幾個問題，讓技術人員帶領我們?nèi)ピ敿?xì)的了解吧！

一：電子拉力試驗機的選型

1、機型的選擇

首先確定所需要測試的最大力值，最大力值在2KN以下，一般選用單臂式電子拉力試驗機，此類產品我公司有兩款，一種是WDS單臂式數顯電子萬能試驗機和WDW單臂式微機控制電子萬能試驗機。大于2KN到50KN一般選用雙立柱的臺式電子萬能試驗機，在50KN以上是選用落地式電子萬能材料試驗機。機架在設計方面應結合人機工程學，以保證安全、減輕操作人員的疲勞并提供最高級別的靈活性。

2、夾具的選擇

成功的夾持解決方案要求試樣不會滑動、不會造成夾片斷裂，并且確保所施力的軸對性。有些情況下，夾持要求非常特別，會需特別設計的夾具或工裝來滿足特殊的試驗標準。所以多種的夾具可供選擇和廣泛的應用經驗，就非常重要。

3、載荷傳感器的選擇

載荷測量精度是否滿足或超出ASTM4、ISO7500/1的標準。載荷傳感器還應考慮：量程、準確度、重復性、偏移載入錯誤、非線性、穩定補償范圍、溫度零點漂移及靈敏度。 載荷傳感器自動識別、標定和調零極大地加快了試驗過程，并確保了數據的一致性和精確性。另外，開始試驗之前請考慮自識別的可用性，以防止人員出錯。全量程調節器免除操作人員的人工調整量程。

4、機身速度和高度選擇

了解試驗所需要的的試驗空間。試驗要求的橫梁位移和垂直試驗空間，橫梁位移898mm和垂直試驗空間1067mm一般已經足夠。如果是彈性體的試驗，橫梁位移和垂直試驗空間會要求高一點。所以應有超寬的機架或超高的機架以適應不同客戶的需求。

5、應變測量的選擇

任何機械系統受力后都將變形，不管多么輕微。這同樣適用于材料試驗系統。您系統的機架、載荷傳感器和夾具不是無窮剛性，當將力施加到試樣上時其將有輕微的變形。這種變形被稱為柔度，并且可以在試驗結果中導致嚴重的誤差，特別是在具有小行程要求的高載荷試驗中。 所以所有機架(無論是電子萬能還是液壓萬能試驗機)在設計方面必需包括非常堅固的橫梁導軌，提供最高級別的橫梁剛度，高剛度的載荷傳感器和夾具，以最大的保證試驗結果精度。要求進行試樣變形的極精確測量時，使用引伸計可完全避免系統柔度誤差。

有兩種主要類型的引伸計

接觸引伸計：可用 clip-on、長行程、高溫等

非接觸引伸計：視頻光學引伸計

視頻光學引伸計的優點

沒有外力施加到試樣上而影響測試結果。

不會因?yàn)橐煊?jì)的刀口引起樣品損傷而提前斷裂。

消除了由于試樣上引伸計刀口滑動而造成的測量誤差。

避免了由高能試樣的斷裂造成的引伸計損害。

容易操作和使用。

在常規引伸計比較難測量的光纖電纜、金屬箔、纖維線絲、塑料薄膜，復合層壓材料等的變形測量。

有可選的高解析度、高精確度和快速圖像獲取速度的視頻光學引伸計，可以大大方便提高了工作效率。

6、軟件功能與性能的選擇

易于安裝

直觀操作的界面

方便的復制和粘帖功能

強大的計算：廣泛的內置數據庫，該數據庫帶有符合ASTM、ISO、 BS 、EN、 DIN等標準的計算選項，包括最大載荷斷裂載荷 屈服 模量預設點平均載荷已經許多其他材料試驗功能。

帶提示的試驗可提高速度、增進效益

分析、結果和報表

圖形：適當?shù)膱D形和表格帶有用戶可定義的圖形、標簽和自動調整比例。

分析：需要的計算(即：裂斷應力、規定非比例屈服)和編輯與創建用戶自定義計算功能。

報表生成：可以生成多種格式報表，如 PDF、 MS Word、HTML 等。

數據導出：與第三方應用程序軟件兼容，例如 MS Word、Excel 等。報告選項使用戶可以輕松共享詳細的試驗結果

安全、可靠、幫助

安全：可使用用戶管理和密碼保護。

升級：模塊化的設計結構使您便于使用更多功能。

在線幫助：可使用操作說明、試驗提示和術語等。

可靠：用戶定義的限位和結束試驗條件。

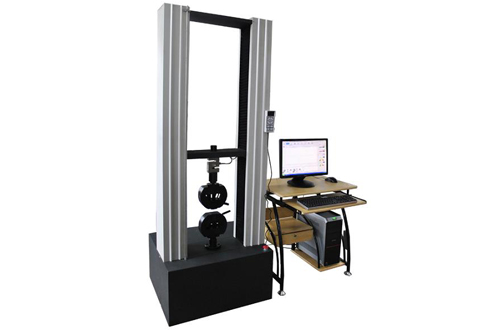

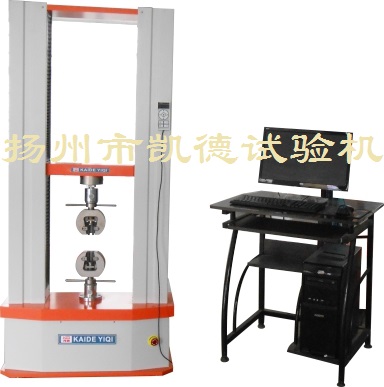

二：拉力試驗機的量程與示值誤差的相關問題

一些使用比較頻繁的拉力試驗機，常會出現某些量程范圍內示值誤差超差的現象，比較常見的是最大量程誤差超差。其原因是使用人員的特定習慣，如接近最大量程后換檔或更換大一級的萬能拉力試驗機，結果最大量程處幾乎沒有使用。與經常使用的量程相比，該段摩擦力大，測量力值偏小;另外活塞不常使用部分側壁也容易積垢，增大摩擦力，同樣會造成測量力值偏小。

所以當我們遇到以上f青況的時候，應該在大量程處多試驗一些次數，再來檢定即可消除這種影響。當然試驗機平時的使用習慣也很重要，有意識地加強對不常使用的量程段定期試驗或測試，以保證全量程磨損均勻。

以上就是給大家分享的電子拉力試驗機的選型以及拉力試驗機的量程與示值誤差的相關問題。希望上述分享可以給大家?guī)?lái)幫助。如果您想要了解更多的知識，有不清楚的地方，歡迎致電凱德試驗機械有限公司。
